Преобразователь давления многоканальный Inser 1814 оснащен встроенным быстродействующим АЦП, микроконтроллером, интерфейсом RS-485 (EIA/TIA-485-A) для передачи данных по витой паре и, опционально, слотом карты памяти microSD для записи измерительной информации в память.
Преобразователь давления многоканальный (ПДМ) (сканер давления, многоканальный модуль давления) Inser 1814 (ПДМ) осуществляет измерение избыточного давления-разрежения в 16, 32 (или др.) точках неагрессивных газообразных сред (либо перепада давлений относительно общей для всех каналов обратной полости) с преобразованием входного параметра в электрический сигнал – напряжение постоянного тока и/или цифровой код. Выходной сигнал, соответствующий результату измерения, может быть передан по соответствующему интерфейсу на внешнее регистрирующее устройство и (опционально) записан на носитель – карту памяти формата microSD.
Руководство по эксплуатации на преобразователь давления многоканальный серии Inser 18xx
Преобразователь давления многоканальный может использоваться при условиях внешней среды, соответствующих группе B4 по ГОСТ Р 52931-2008.
Преобразователь давления многоканальный с цифровым интерфейсом предназначен для работы в составе систем измерения полей давления вместе с устройствами, имеющими аналогичный аппаратный интерфейс (физический уровень EIA/TIA-485-A), формирующими по этому интерфейсу команды управления ПДМ и принимающими и обрабатывающими полученные с ПДМ данные. В режиме записи на карту памяти ПДМ может быть использован автономно, требуется только подача питания.
Возможно использование ПДМ в системах мониторинга и регулирования и для решения других задач, если характеристики ПДМ удовлетворяют требуемым. Благодаря малым размерам и массе преобразователь давления многоканальный может располагаться внутри объекта контроля или в непосредственной близости от него. Устройство некритично к величине питающего напряжения (однополярное постоянного тока, напряжением 12В±30%). ПДМ с цифровым интерфейсом имеет драйвер цифровой дифференциальной последовательной шины данных стандарта EIA/TIA-485-A и (только вариант “mux-z”) дифференциальный выходной каскад, что позволяет использовать достаточно длинные соединительные цепи с минимальным влиянием на метрологические характеристики.
Преобразователь давления многоканальный с аналоговым интерфейсом (опционально, вариант mux-z) предназначен для работы в составе систем измерения полей давления вместе с устройствами, работающими от входного электрического сигнала, соответствующего выходному сигналу преобразователя, и формирующими логический управляющий сигнал (пятиразрядный параллельный двоичный код с уровнями TTL/CMOS).

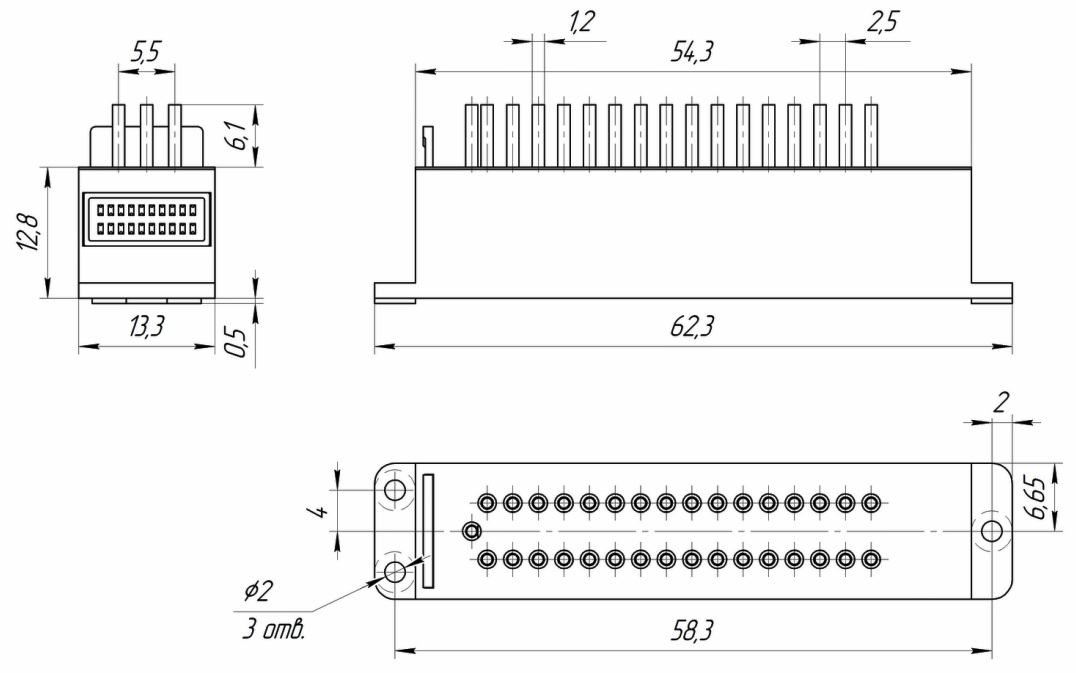

Установочные и габаритные размеры преобразователя давления многоканального Inser 1821/16, Inser 1824/16:
Основные характеристики преобразователей давления многоканальных серии Inser 18xx
| Параметр | Значение для серии | ||
| Inser 181x | Inser 182x | Inser 183x | |
| Количество каналов измерения давления | 16, 32 | 12, 16 | 12, 16 |
| Рабочий диапазон давления, кПа | ±10, ±20, ±40, ±100, -100…+250 |
-100…600 | ±5, ±10, ±20, ±40, ±100, -100…+250 |
| Давление в обратной полости (относительно окр. среды), кПа | -100…+100 | ||
| Время готовности после подачи питания, мин | 120 | ||
| Длительность непрерывной работы | не ограничена | ||
| Диапазон рабочих температур, °С | +5…+50 | ||
| Габаритные размеры (без соединителей и крепежа), мм (ДШВ) | 54,4x13,4x13 | 62,5x17x18 | 62,5x17x18 |
| Габаритные размеры (с соединителями и крепежом), мм | 62,4х13,4х18,2 | 73x17x20 | 73x17x30 |
| Масса, г, не более | 25 | 55 | 60 |
| Тип электрического соединителя на кабеле | SHDR-20V-S-B | Harex HR10-10P-12P | |
| Тип и размеры пневматического соединителя, мм | Цилиндрический, Ø1,2x5,5 |
С зажимным кольцом под трубку Ø2 |
Цилиндрический «ёлочка», Ø3x12 |
| Параметры аналогового выхода (исполнение Inser 18x1 и 18x4 только вариант “mux”) | |||
| Вид выходного сигнала | Напряжение постоянного тока, дифференциальный |
||
| Номинальный диапазон изменения выходного сигнала, В | ±2 (макс. ±4) | ||
| Синфазная составляющая выходного сигнала, В | 2,4…2,6 | ||
| Начальный разбаланс, % от ВПИ, не более | ±2 | ||
| Отклонение коэффициента преобразования от номинального, %, не более | ±2 | ||
| Параметры цифрового интерфейса (исполнение Inser 18x4) | |||
| Стандарт цифрового коммуникационного интерфейса | EIA/TIA-485-A | ||
| Максимальное количество ПДМ на одной линии (с соответствующим снижением скорости опроса) | 254 | ||
| Разрядность данных выходного сигнала, бит | 16 | ||
| Максимальная частота опроса, Гц | 100 | ||
| Максимальная скорость передачи данных, кбод | 921600 | ||
| Максимальная протяженность сети, м, не менее | 100 | ||
| Дополнительная обработка результата измерений | Усреднение, аппроксимация полиномом передаточной характеристики |
||
| Интерфейс карты памяти | Micro-SDHC | нет | нет |
Требования к источнику питания и управляющим сигналам и параметры входов управления:
| Параметр | Значение |
| Напряжение питания, В | 12±30% |
| Потребляемый ток в рабочем режиме, А | 0,05…0,5 |
| Потребляемый ток в режиме прогрева (до 2 минут после включения), А | 0,05…1,0 |
| Напряжение низкого уровня управляющих входов VINL, В, не более | 0,8 |
| Напряжение высокого уровня управляющих входов VINH, В, не менее | 2,5 |
| Сопротивление резисторов подтяжки к +3В управляющих входов (кроме адресных), кОм | 12±50% |
| Входное сопротивление управляющих адресных входов, кОм | 12±50% |
| Время установления выходного сигнала на выходе ПДМ, мкс, не более | 20 |

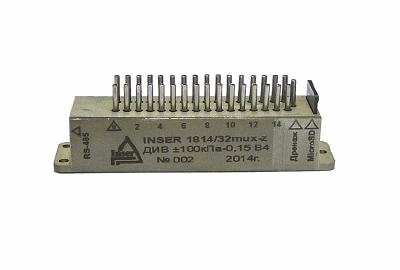

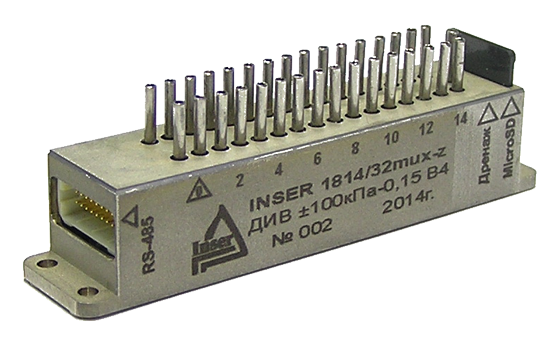

Фотография преобразователя давления многоканального Inser 1814/32:

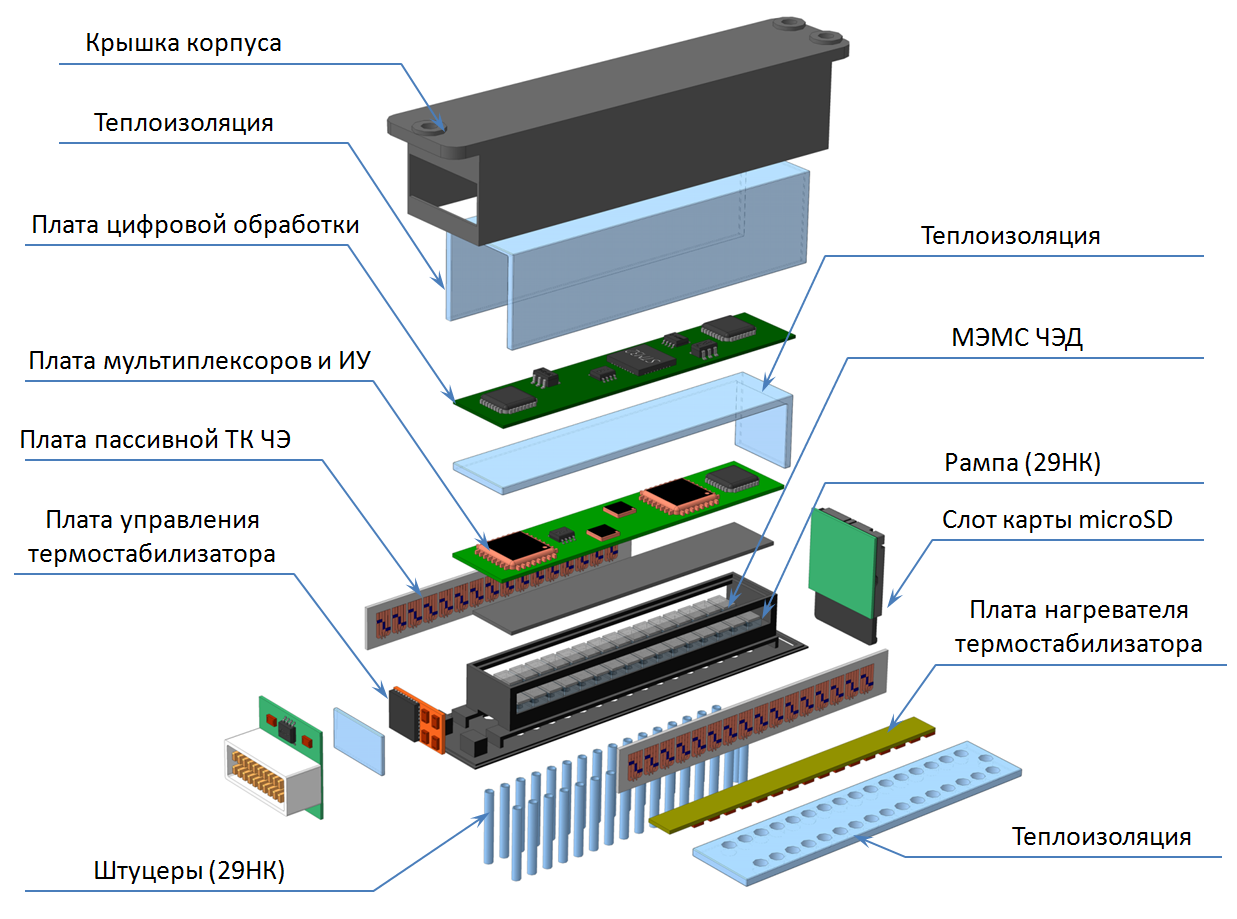

Конструкция преобразователя давления многоканального Inser 1814/32:
Блок-схема электроники преобразователя давления многоканального Inser 1824/16:
Где ЧЭД - чувствительные элементы давления, MUX - мультиплексор, IA - инструментальный усилитель, ADC - аналого-цифровой преобразователь, MCU - микроконтроллер, RS485 - преобразователь интерфейса
Преобразователь давления многоканальный предназначен для работы в одноранговой одномастерной сети и всегда является ведомым. Топология сети – линейная. Количество ПДМ в одном сегменте сети может быть от 1 до 254, но, с точки зрения обеспечения высокой скорости обмена данными, рекомендуется использовать не более 10..20 устройств на одной линии. Передача команд и данных ведется на скорости 921600 Бод при длине линии до 100 м. Это позволяет получать данные от 10 ПДМ, подключенных к одной витой паре, с частотой до 100 Гц. При необходимости преобразователь давления многоканальный может быть запрограммирован на использование других значений скорости обмена, например, 2,25МБод, но максимальная протяженность сети при этом изменится.
В качестве среды передачи используется витая пара с волновым сопротивлением 100…120 Ом. Для обеспечения безошибочного обмена в условиях электромагнитных помех рекомендуется использование экранированного кабеля и «терминальных» резисторов на концах линии. Основные принципы построения сети широко известны и описываются стандартом EIA/TIA-485-A (ранее RS-485). Типовое построение сети представлено на рисунке
Типовое построение сети преобразователей давления серий Inser 18x4:
