В преобразователях давления Inser 1874pr используются чувствительные элементы давления (ЧЭД) резонансного типа. Рабочий элемент резонатора включен в цепь автогенератора и возбуждается на частоте механического резонанса. Сигнал с выхода резонатора усиливается и подаётся на микроконтроллер для измерения частоты. В качестве опорного генератора используется высокостабильный термокомпенсированный кварцевый генератор (TCXO). Под воздействием давления резонансная частота рабочего элемента ЧЭД изменяется, это регистрируется микроконтроллером и пересчитывается в давление.
Форма и размеры корпуса, а также типы пневмопортов могут отличаться в зависимости от диапазона давления, количества каналов измерения давления, вида измеряемого давления (абсолютное, разность). Установочные и габаритные размеры типового ПДМИП Inser 1874/10pr на 10 каналов приведены в таблице ниже.
Руководство по эксплуатации на преобразователь давления многоканальный серии Inser 1874pr
Преобразователь давления выпускается в нескольких конструктивных исполнениях, определяемых форм-фактором корпуса, типом выходного интерфейса (EIA/TIA 485, Ethernet, Ethernet с POE IEEE 802.3af/at), типом измеряемого давления (абсолютное, избыточное, разностное), верхними пределами измерения (ВПИ), классом точности и другими характеристиками.
Преобразователь давления осуществляет измерение абсолютного давления или избыточного давления-разрежения в 4, 5, 8, 10, 12, 16 или другом количестве точек неагрессивных газообразных сред (либо перепада давлений) с преобразованием входного параметра в электрический сигнал – цифровой код. Выходной сигнал, соответствующий результату измерения, может быть передан по соответствующему интерфейсу на внешнее регистрирующее устройство и (опционально) записан на носитель – карту памяти формата microSD
Преобразователь давления многоканальный может использоваться при условиях внешней среды, соответствующих группе B4 по ГОСТ Р 52931-2008.
Возможно использование ПДМ в системах мониторинга и регулирования и для решения других задач, если характеристики ПДМ удовлетворяют требованиям.
Преобразователь давления многоканальный с аналоговым интерфейсом (опционально, вариант mux-z) предназначен для работы в составе систем измерения полей давления вместе с устройствами, работающими от входного электрического сигнала, соответствующего выходному сигналу преобразователя, и формирующими логический управляющий сигнал (пятиразрядный параллельный двоичный код с уровнями TTL/CMOS).
Благодаря малым размерам и массе преобразователь может располагаться внутри объекта контроля или в непосредственной близости от него. Устройство некритично к величине питающего напряжения (однополярное постоянного тока, напряжением 12В±30%, либо POE 48В±30%, в зависимости от исполнения).

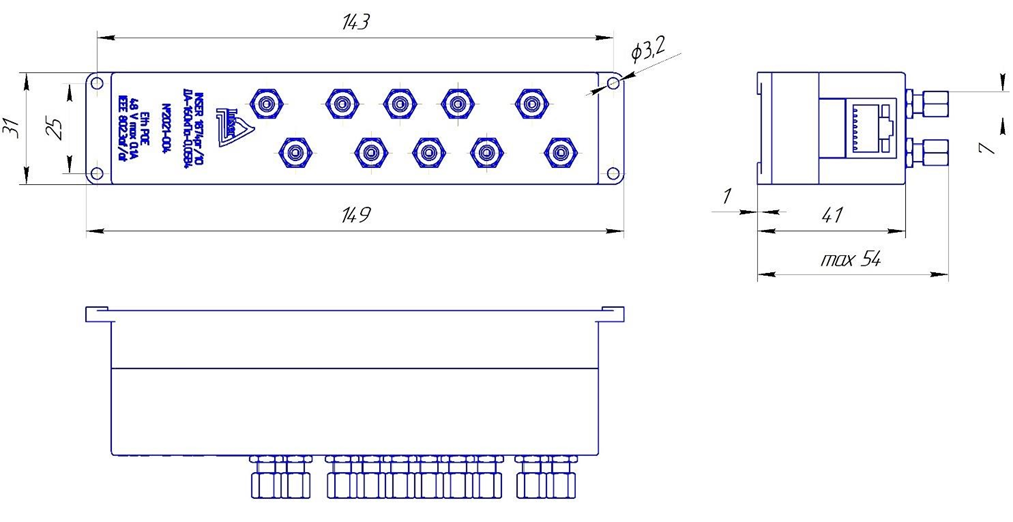

Установочные и габаритные размеры преобразователя давления многоканального Inser 1874pr:
Основные характеристики преобразователей давления многоканальных серии Inser 1874pr
| Параметр | Значение |
| Количество каналов измерения давления | 4, 5, 8, 10, 12, 16 или др. |
| Верхний предел измерения (ВПИ) давления (абс.), МПа | 0,12; 0,16; 0,25; 0,4; 1; 1,6; 2; 2,5; 3; 5 |
| Нижний предел измерения (НПИ) давления (абс.), МПа | 0,02; 0,03; 0,04; 0,05 |
| Рабочий диапазон давления (разн.), кПа | ±10, ±20, ±40, ±100 |
| Предельно допустимое давление, ВПИ (кратность перегрузки) | 1,3 |
| Предел допускаемой основной погрешности (в т.ч. нелинейность и вариация), % | ±0,05 … ±0,01 |
| Время установления выходного сигнала (±КТ) после включения, мин, не более | 10 |
| Время установления выходного сигнала (±КТ) при скачкообразном изменении входного сигнала, с, не более | 20 |
| Максимальная частота обновления данных, Гц | 50 |
| Стандарт цифрового коммуникационного интерфейса | EIA/TIA-485-A или Ethernet IEEE 802.3u |
| Стандарт POE (опционально) | IEEE 802.3af/at |
| Интерфейс карты памяти (опционально) | Micro-SDHC |
| Максимальное количество ПДМИП на одной линии RS-485 | 32 |
| Максимальная протяженность сети RS-485, м | 100 |
| Максимальная протяженность сети Ethernet, м | 100 |
| Напряжение питания (при использовании интерфейса RS-485), В | 8,4…15,6 (12,0 ±30%) |
| Потребляемый ток, мА, не более | 200 |
| Напряжение питания (при использовании интерфейса Ethernet), В | 36…57 (48В +−2025%) |
| Потребляемый ток, мА, не более | 100 |
| Тип электрического соединителя | RJ-45 (LAN) |
| Присоединительные размеры пневматического соединителя «штуцер «ёлочка», мм | Ø4х10 |
| Диаметр магистрали при использовании зажимных устройств для трубок, мм | Ø1,59 (1/16”); Ø2; Ø3; Ø3,175 (1/8”) |
| Тип установочной резьбы фитингов (пневмопортов) | М5х0,8 |
| Габаритные размеры 10-канального ПДМИП (без соединителей и крепежа), мм | 135х31х40 |
| Габаритные размеры, мм | 149х31х53** |
| Масса10-канального ПДМИП (с соединителями и крепежом), г, не более | 340 |
| Диапазон рабочих температур, °С | +5…+50 (В4) |
Примечание:
* – Возможно изготовление ПДМИП с другими параметрами, значения параметров приводятся в формуляре на изделие. ** – Высота зависит от типа пневмопортов
Предельно допустимые значения условий эксплуатации:
| Параметр | Значение |
| Напряжение питания (вариант с интерфейсом EIA/TIA-485-A), В, не более | 15,6 |
| Напряжение питания POE, В, не более | 57 |
| Напряжение на линиях цифрового интерфейса EIA/TIA-485-A, В, не более | ±12 |
| Потенциал на корпусе относительно общего провода (вариант с интерфейсом EIA/TIA-485-A), В, не более | ±0,2 |
| Измеряемое давление, ВПИ (кратность перегрузки) | 1,2 (если в ФО не указано иное) |
| Температура окружающей среды в рабочем режиме, °С* | -20…+60 |
| Относительная влажность, %, не более | 80 |
| Атмосферное давление, кПа | 84…106,7 |

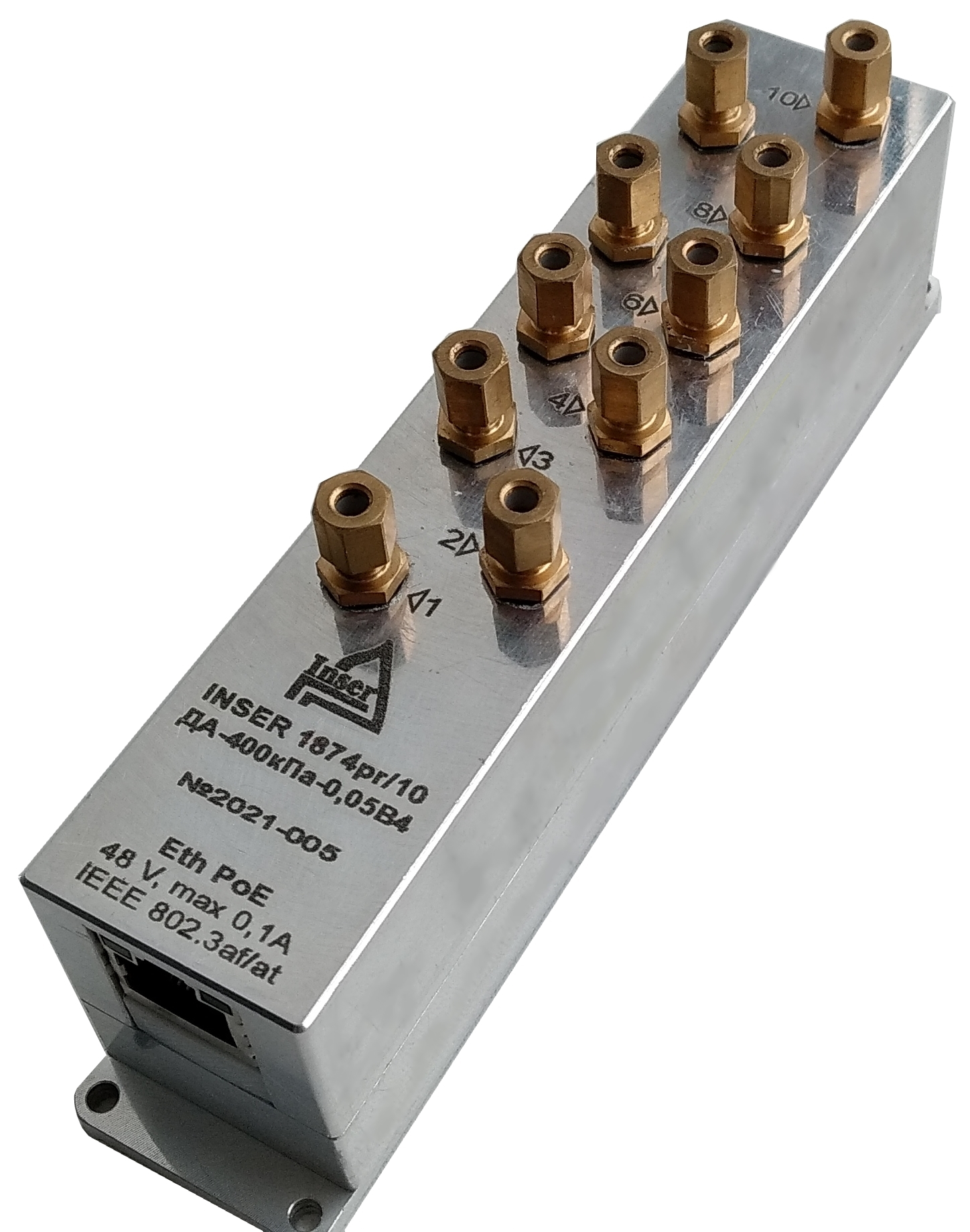

Фотография преобразователя давления многоканального Inser 1874pr

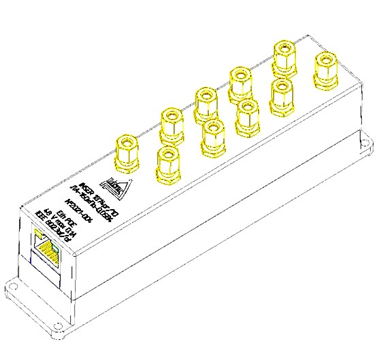

3D модель преобразователя давления многоканального Inser 1874pr:

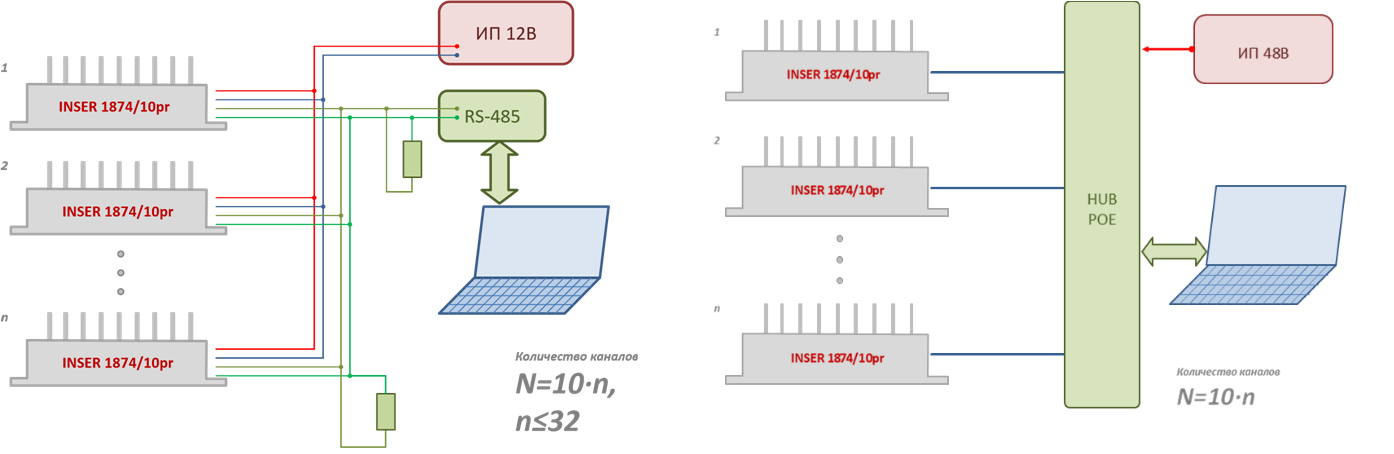

Типовые схемы построения сети для Inser 1874pr (подключение через интерфейсы EIA/TIA-485-A и Ethernet PoE):
