Датчик давления Inser 1200 предназначен для установки в гладких отверстиях объекта с использованием современных клеевых составов.

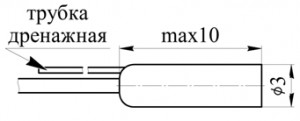

Дренажная трубка служит для связи с атмосферой при измерении избыточного давления и давления разрежения.
Для передачи сигналов используется 6-жильный экранированный кабель во фторопластовой изоляции (диаметр кабеля 1,2мм.).
Технические характеристики:
|
Верхний предел измерения: |
|
|
- абсолютного давления (ДАТ) |
10 кПа…60 МПа |
|
- избыточного давления (ДИТ) |
4 кПа…10 МПа |
|
- разрежения (ДВТ) |
4 кПа…100 кПа |
|
- избыточного давления-разрежения (ДИВТ) |
± 2 кПа…± 50 кПа; -100 кПа ÷ 900 кПа; 0,1 МПа…2,4 МПа |
|
Давление перегрузки |
3 × ВПИ (с незначительным влиянием на калибровку) |
|
*Источник питания |
5 В…24 В |
|
*Выходной сигнал при Pном. |
100 ± 2 мВ; 100 ± 5 мВ |
|
*Смещение нуля |
± 2%; ± 5% номинального диапазона |
|
Выходной импеданс |
1,5 кОм…5 кОм |
|
*Погрешность с учетом вариации |
± 0,25%; ± 0,5%; ± 1% |
|
*Диапазон рабочих температур |
-50°С…+150°С |
|
Температурный уход нуля |
± 0,02%/°С; ± 0,05%/°С |
|
Температурный уход чувствительности |
± 0,02%/°С; ± 0,05%/°С |
|
Влияние ускорения |
0,002%ВПИ/g; 0,0005% ВПИ/g |
|
Чувствительность канала температуры |
Не менее 10мВ/°С |
|
Механические удары |
До 1000g (с незначительным влиянием на калибровку) |
|
Собственная частота |
50…500 кГц |
|
*Электрическое соединение |
0,5 м экранированного кабеля |
* Возможно изготовление преобразователей и датчиков с характеристиками, отличных от указных.
