Преобразователь давления многоканальный измерительный (ПДМИ) Inser 1864/32-ДР(±40)кПа-0,25B4 осуществляет измерение избыточного давления-разрежения в 16, 32 (или др.) точках неагрессивных газообразных сред (либо перепада давлений относительно общей для всех каналов обратной полости) с преобразованием входного параметра в электрический сигнал – цифровой код.
Совместно с насадкой-наконечником преобразователь давления многоканальный измерительный (сканер давления, многоканальный модуль давления) может использоваться в составе цифровой гребёнки для измерения распределения давления в потоке при аэродинамическом эксперименте.
Выходной сигнал, соответствующий результату измерения, может быть передан по соответствующему интерфейсу на внешнее регистрирующее устройство. ПДМИ может использоваться при условиях внешней среды, соответствующих группе B4 по ГОСТ Р 52931-2008.
ПДМИ может использоваться при внешнем давлении, отличном от атмосферного. Диапазон рабочих давлений указан в таблице , типовое значение -100…+500кПа. Питающее напряжение – однополярное, постоянного тока, напряжением 12В±20%.
Руководство по эксплуатации преобразователя давления многоканального измерительного Inser 1864
Инструкция по работе с программой INSER DataFocus v.2.14

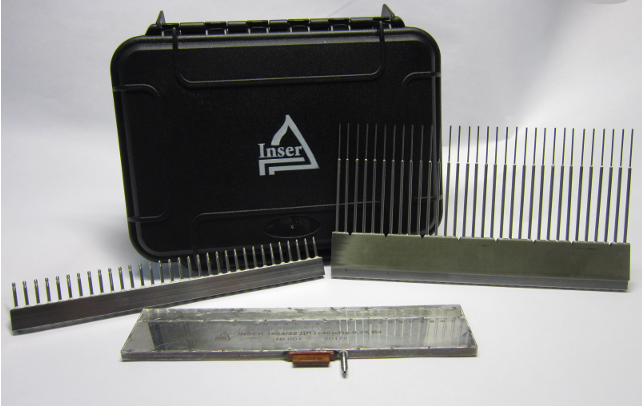

Комплект ПДМИ Inser 1864/32-ДР(±40)кПа-0,25B4 с насадкой-наконечниками:

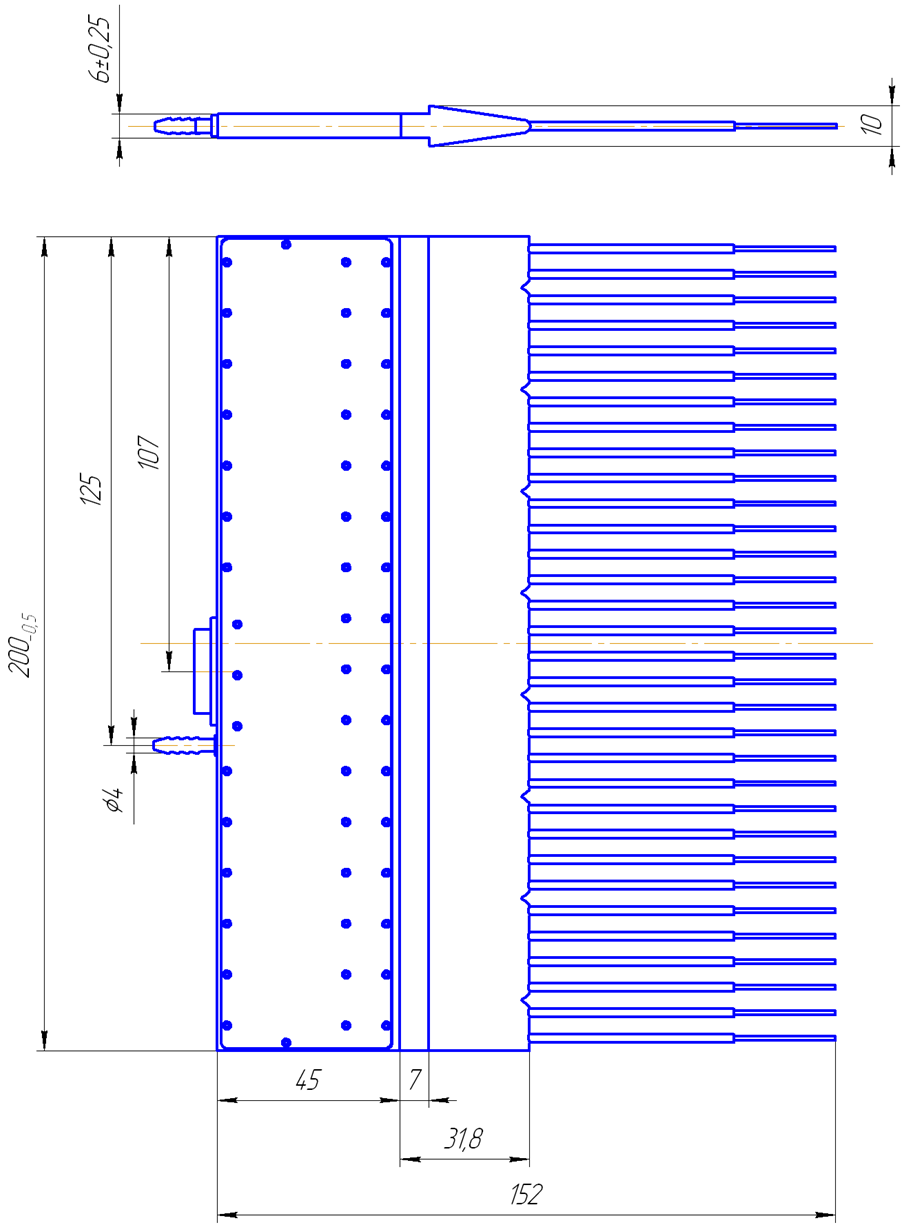

Установочные и габаритные размеры преобразователя давления многоканального Inser 1864/32
Основные параметры преобразователя давления многоканального измерительного Inser 1864/32-ДР(±40)кПа-0,25B4
| Параметр | Значение |
| Количество каналов измерения давления | 32 |
| Номинальный диапазон измерения давления, кПа | ±40 |
| Предел допускаемой основной приведенной погрешности, %, не более | 0,25 |
| Вариация, %, не более | ±0,1 |
| Дополнительная погрешность, вызванная изменением температуры окружающего воздуха на каждые 10°С, %, не более | ±0,25 |
| Ширина полосы пропускания по уровню -3дБ (без насадков), кГц, не менее | 3 |
| Частота опроса (по умолчанию), кГц | 10 |
| Стандарт цифрового коммуникационного интерфейса | EIA/TIA-485-A |
| Разрядность данных выходного сигнала, бит | 16 |
| Максимальная скорость передачи данных, кбод | 10500 |
| Максимальная протяженность сети, м, не менее | 100 |
| Входное сопротивление интерфейсного входа (терминальный резистор встроен), Ом | 120±5% |
| Тип электрического соединителя на ПДМИ | РПС1-15Ш |
| Напряжение питания, В | 12 (±20%) |
| Максимальный потребляемый ток, мА | 200 |
| Диапазон рабочих температур, °С | +5…+50 |
| Масса без насадка, г, не более | 230 |
| Габаритные размеры ПДМИ без насадка, мм | 200×45×6 |

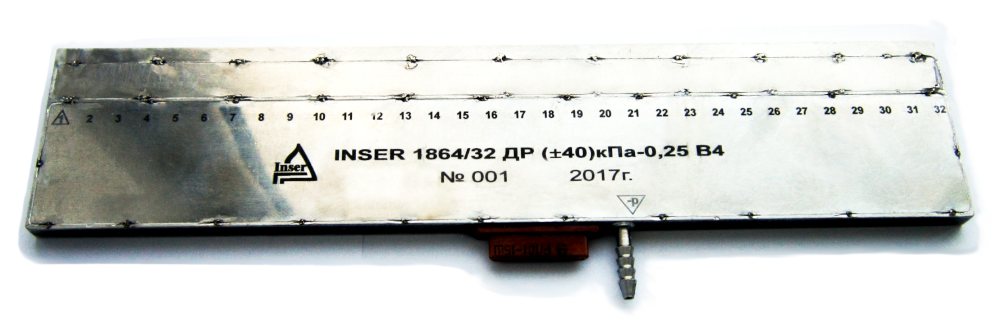

Преобразователь давления многоканальный измерительный Inser 1864/32

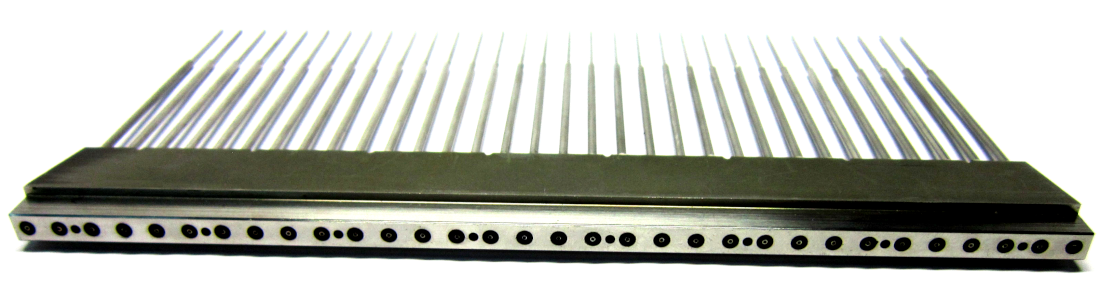

Насадок приемников полного давления для преобразователя давления многоканального измерительного Inser 1864/32

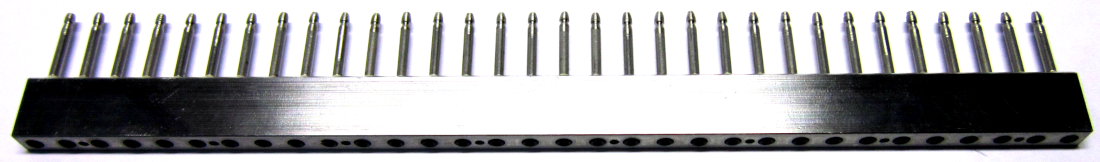

Технологический насадок для преобразователя давления многоканального измерительного Inser 1864/32
ПДМИ имеет высокоскоростной цифровой интерфейс (10Мбит/с, физический уровень EIA/TIA-485-A) для получения команд управления и передачи данных, что позволяет передавать данные без влияния на метрологические характеристики на расстояния до 100м и более. При работе совместно с высокоскоростным преобразователем интерфейсов ПИВ-10 для передачи данных на ЭВМ используется интерфейс Ethernet100.
Преобразование (оцифровка) производится одновременно по всем каналам, что, в совокупности с высокой скоростью оцифровки, позволяет анализировать поведение потока на частотах до нескольких килогерц и исследовать бафтинг, флаттер и другие колебательные явления.
ПДМИ может использоваться при внешнем давлении, отличном от атмосферного, – в диапазоне 0…600кПа (абс.), что существенно расширяет сферу его применения.

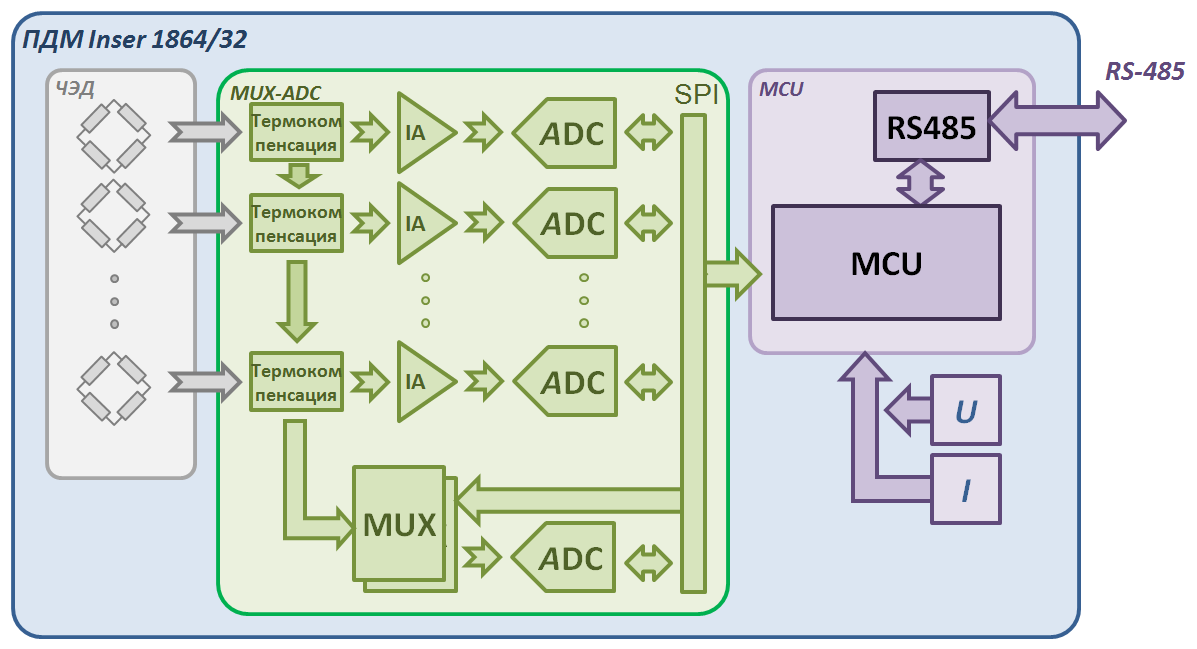

Блок-схема электроники преобразователя давления многоканального Inser 1864/32:
Где ЧЭД - чувствительные элементы давления, MUX - мультиплексор, IA - инструментальный усилитель, ADC - аналого-цифровой преобразователь, MCU - микроконтроллер, RS485 - преобразователь интерфейса.
Управляющее ПО INSER DataFocus функционирует на ЭВМ с ОС Windows и осуществляет управление ПДМИ (изменение параметров), отображение, обработку и сохранение полученных данных. Производится полиномиальная обработка переходной характеристики всех каналов давления и температуры, алгоритмическая компенсация температурной погрешности ПДМИ, графическое отображение необходимых данных на столбчатых графиках или с временной развёрткой, управление запуском и остановкой записи по событиям, возможна нелинейная обработка данных (фильтрация и т.п.) и передача потока данных в другую программу.

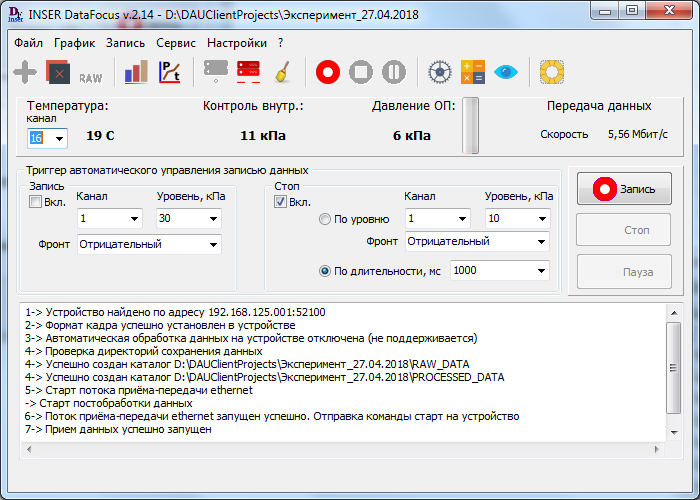

Основное окно программы INSER DataFocus:

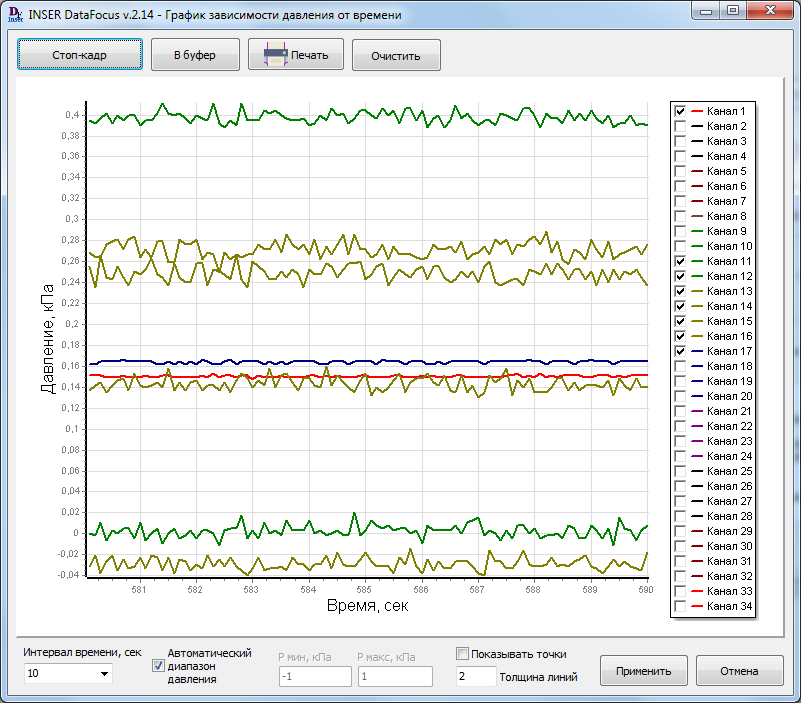

Окно графиков зависимости давления от времени

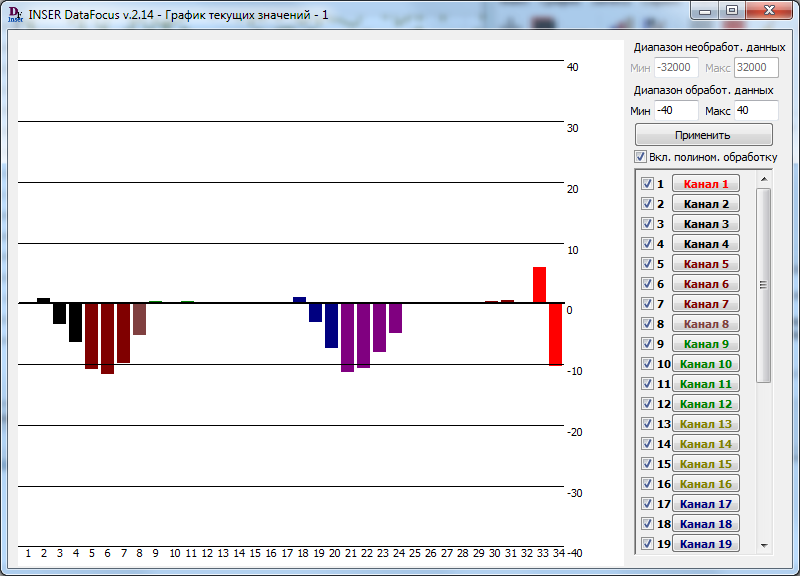

Окно графиков текущих значений
Поставка преобразователя давления многоканального измерительного Inser 1864/32 по предварительному заказу, возможны изменения параметров в соответствии с вашими требованиями. Звоните!
